香蕉视频黄色片廣泛應用於加熱和洗澡。空調。液壓油和潤滑油冷卻、化工、製藥等領域冷熱液熱板式換熱器的基本原理是傳熱。也就是說，通過換熱板將熱流體的熱量傳遞給另一側的冷流體，熱流體的溫度下降。冷流體的溫度升高。熱冷流體分別在換熱板兩側的兩個通道反向流動。它們總是處於隔離狀態，不相互接觸和混合。

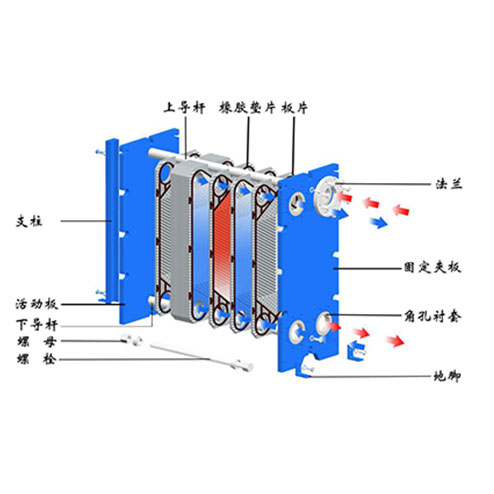

板式熱交換器的結構主要由熱交換板、密封墊、夾板、導杆、夾緊螺釘等部件組成。熱交換板由不鏽鋼板壓製而成上麵有四個流道孔，中間有V形波紋，周圍有密封槽，密封槽內有密封膠墊。換熱板通過兩個導杆定位對齊，兩個夾緊板有夾緊螺釘壓緊換熱板和密封膠墊，從而形成換熱器的內腔換熱流道。相鄰換熱板的V形波紋安裝方向相反，接觸點相互V形波紋和這些支撐點使流體介質在內部流動時曲折，充分形成湍流。因此，香蕉视频黄色片的傳熱效率相互支撐非常高。此外，換熱板板厚度薄，導熱阻小。板兩側流體介質的流動分布相對平衡，也使傳熱更加充分。
板式熱交換器的組裝形式為懸掛式和非懸掛式。安裝時，熱交換板懸掛在上導杆上。大型板式熱交換器上導杆采用工字鋼結構，下導杆采用矩形管結構。小型板式熱交換器上下導杆采用元鋼結構。活動夾緊板是一種相對固定的夾緊板。在安裝和拆卸過程中，可以在上導杆上移動。較大型號上安裝滾輪，以降低移動阻力。
與其他類型的換熱器相比，香蕉视频黄色片具有換熱效率高、價格低、重量輕、占用空間小、安裝拆卸方便等優點。但耐熱溫度低，壓力小。
在新香蕉视频黄色片上，為了減少夾緊螺釘安裝夾緊時的扭矩，在長螺釘上增加了推力軸承，使夾緊安裝時更加省力。
技術支持參數表：
型號 | 設備外形 | BR管口中心距離 | 管口（DN）等截麵流道【同等】 |
GFBR0.12 | 580* 320寬 | 340* 146寬 | 50 |
GFBR0.18 | 830* 320寬 | 590* 146寬 | 50 |
0.21 | 836* 420寬 | 464* 200寬 | 65或80口通用 |
0.28 | 916* 420寬 | 664* 200寬 | 65或80口通用 |
0.31 | 1016*420寬 | 764* 200寬 | 65或80口通用 |
0.38 | 1216*420寬 | 965* 200寬 | 65或80口通用 |
0.36 | 1091*490寬 | 703* 240寬 | 100或125通用 |
0.41 | 1219*490寬 | 830* 240寬 | 100或125通用 |
0.5 | 1438*490寬 | 1050*240寬 | 100或125通用 |
0.46 | 1200*610寬 | 682* 286寬 | 125或150通用 |
0.61 | 1500*610寬 | 982* 286寬 | 125或150通用 |
0.76 | 1800*610寬 | 1280*286寬 | 125或150通用 |
0.65 | 1370* 726寬 | 788* 344寬 | 200 |
0.81 | 1630* 726寬 | 1095*344寬 | 200 |
0.87 | 1726* 726寬 | 1150*344寬 | 200 |
1.08 | 2064* 726寬 | 1484*344寬 | 200 |
1.17 | 2214* 726寬 | 1632*344寬 | 200 |
1.1 | 1719* 837寬 | 1080*434寬 | 250 |
1.4 | 2189* 837寬 | 1480*434寬 | 250 |
1.6 | 2489* 837寬 | 1780*434寬 | 250 |
1.7 | 2155*1118寬 | 1289*585寬 | 300或350通用 |
2 | 2455*1118寬 | 1589*585寬 | 300或350通用 |
2.3 | 2755*1118寬 | 1889*585寬 | 300或350通用 |
2.7 | 2665*1358寬 | 1642*676寬 | 400/450/500通用 |
3.15 | 3045*1358寬 | 2004*676寬 | 400/450/500通用 |
3.6 | 3425*1358寬 | 2384*676寬 | 400/450/500通用 |
GFBRB不等截麵係列 | |||
型號 | 設備外形 | GFBRB不等截麵中心距 | 不等截麵【寬窄】流道 管口 |
0.21 | 836* 420寬 | 464* 200寬 | 65/80 |
0.28 | 916* 420寬 | 664* 200寬 | 65/80 |
0.31 | 1016*420寬 | 764* 200寬 | 65/80 |
0.38 | 1216*420寬 | 965* 200寬 | 65/80 |
0.36 | 1091*490寬 | 703* 240寬 | 100/125 |
0.41 | 1219*490寬 | 830* 240寬 | 100/125 |
0.5 | 1438*490寬 | 1050*240寬 | 100/125 |
0.46 | 1200*610寬 | 705*675* 289寬 | 125/150 |
0.61 | 1500*610寬 | 1005*975* 289寬 | 125/150 |
0.76 | 1800*610寬 | 1305*1275*289寬 | 125/150 |
0.65 | 1370*726寬 | 839*789* 369寬 | 150/200 |
0.81 | 1630*726寬 | 1101*1051*369寬 | 150/200 |
0.87 | 1726*726寬 | 1195*1145*369寬 | 150/200 |
1.08 | 2064*726寬 | 1532*1482*369寬 | 150/200 |
1.17 | 2214*726寬 | 1682*1632*369寬 | 150/200 |
1.1 | 1719*837寬 | 1130*1080*459寬 | 250/200 |
