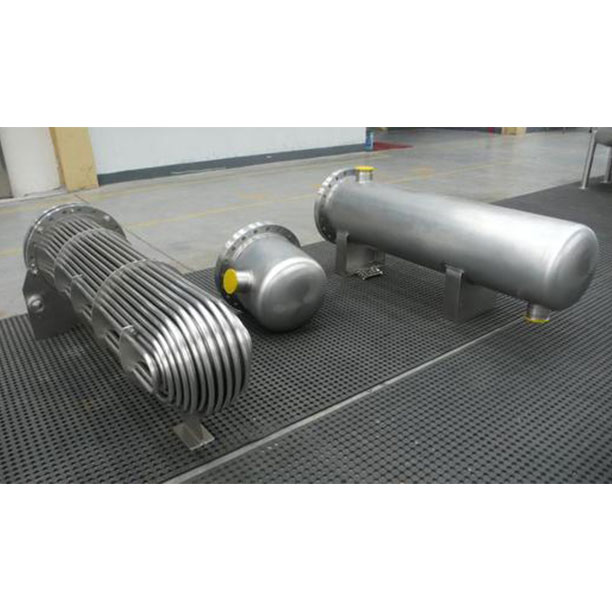

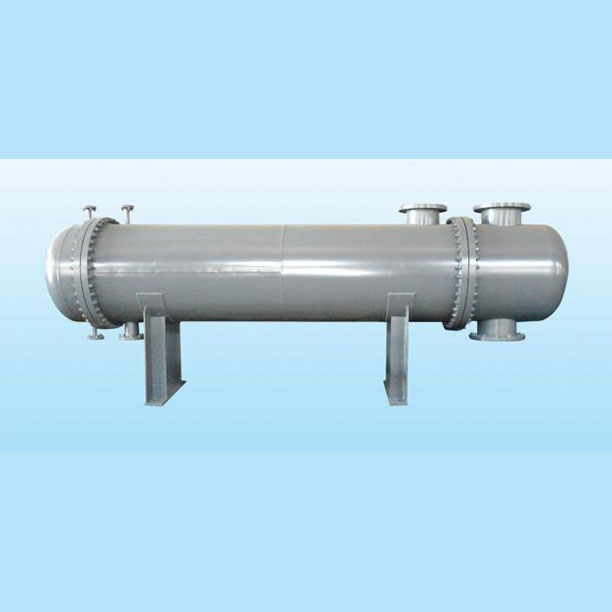

我公司生產的新型W/L型管殼式換熱器為有效強製湍流換熱器，采用強化傳熱原理利用特殊工藝把傳統的光滑直管改為效率高的雙螺旋螺紋管，既繼承了管殼式換熱器的優點，又克服了其固有的缺點，具有更為廣泛的應用領域。

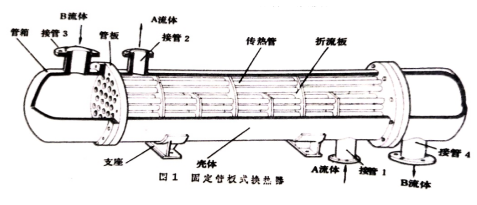

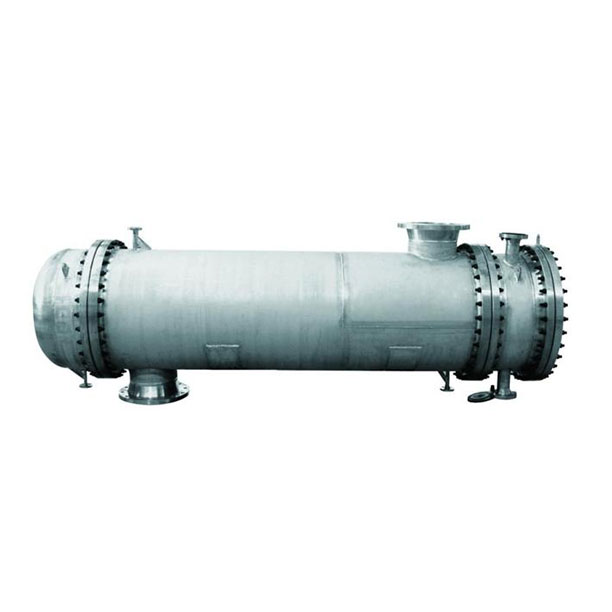

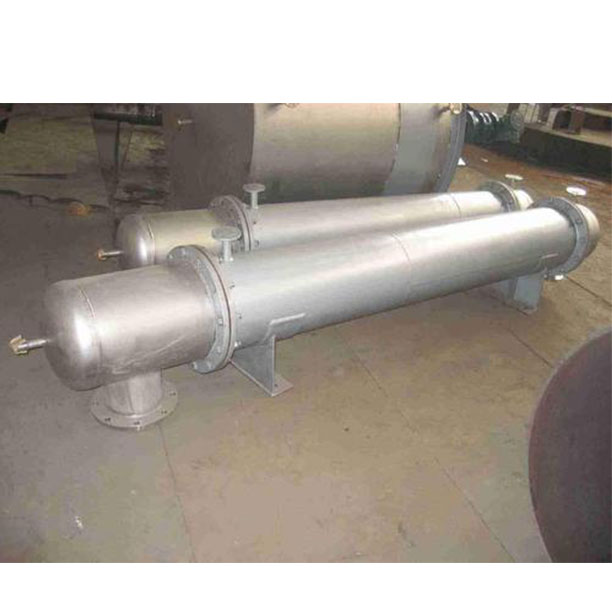

　　強製湍流管殼式換熱器由殼體、管箱、管板、換熱器、封頭、接管、支架等部分組成，結構堅固。處理能力大、原材範圍廣，適應性強。流體A從接管1流入殼體內，通過管間

接管2流出。B流體從接管3流入,通過管內從接管4流出。如果A流體的溫度高於B流體,熱量便通過管壁由A流體傳遞給B流體; 反之,則通過管壁由B流體傳遞給A流體。 殼體以內、管子和管箱以外的區域稱為殼程,通過殼程的流體稱為殼程流體(A流體)。管子和管箱以內的區域稱為管程,通過管程的流體稱為管程流體(B流體).

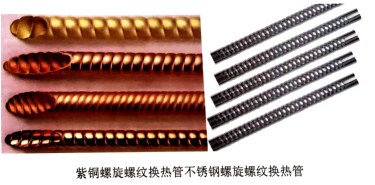

　　換熱管采用有效湍流雙螺旋螺紋不鏽鋼管或紫銅管,管內外均有多條螺旋槽紋,介質在流速很低的情況下也可以達到湍流狀態。當流體在管內流動時,受螺旋槽紋的引導,靠紫銅螺旋螺紋換熱管不鏽鋼螺旋螺紋換熱管近壁麵沿軸向運動

同時,螺旋形的凸起也使流體產生周期性的擾動。前種作用有利於減少流體邊界層厚度;後一種作用會引起邊界層中流體質點的擾動。因而可以加快由壁麵到流體主體的熱量傳遞。並且由於螺旋槽紋的存在加大了換熱管的實際換熱麵積,因此用公稱傳熱麵積計算的總傳熱係數大大提高,在實用流速範圍內,汽-水換熱時的總傳熱係數可達:=4300~6000W/(m2.C);水-水換熱時總傳熱係係數可達:=3300~5600?W/(m2.C).該換熱器由於換熱管的特殊結構,流速高,運行阻力小,形成的強製湍流狀態使換熱器具有自潔功能,不易結垢,介質中的懸浮物及雜質不易附著。

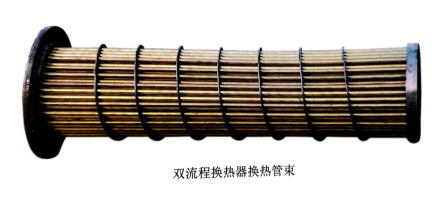

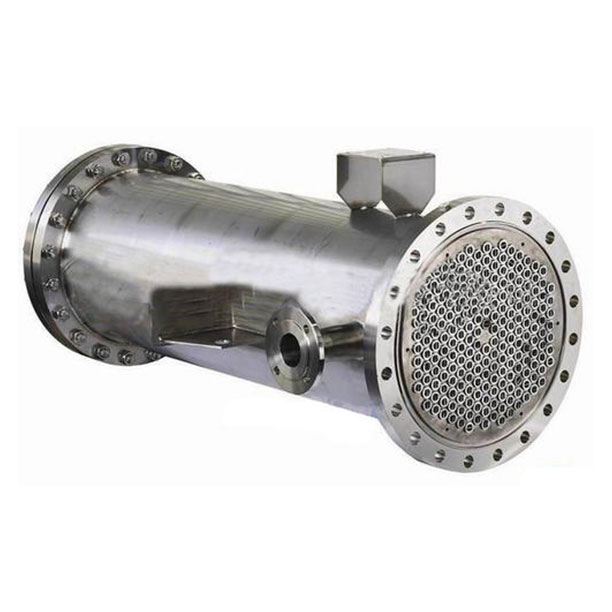

　　換熱管的布置有等邊三角形、正方形、正方形斜轉45°和同心圓形等多種形式,前3種為常見。按三角形布置時,在相同直徑的殼體內可排列較多的管子,以增加傳熱麵積,但管間難以用機械方法清洗,流體阻力也較大。管板和管子的總體稱為管束。管子端部與管板的連接有焊接和脹接兩種。在管束中橫向設置一些折流板,引導殼程流體多次改變流動方向,有效地衝刷管子,以提高傳熱效能,同時對管子起支承作用。折流板的形狀有弓形、圓形和矩形等。為減小殼程和管程流體的流通截麵、加快流速、以提高傳熱效能,可在管箱和殼體內縱向設置分程隔板,將殼程分為2程和將管程分為2程、4程、6程和8程等。

　　二、管殼式換熱器分類:

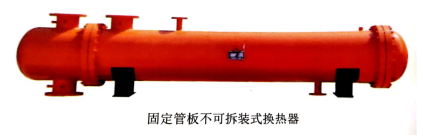

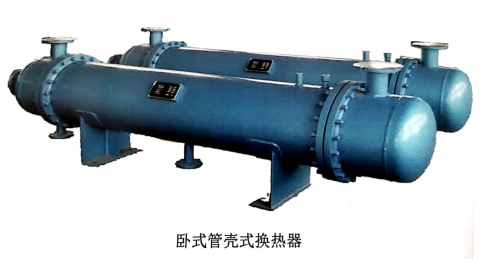

　　管殼式換熱器分類: 管殼式換熱器按結構特點分為固定管香蕉视频黄色片,浮頭式換熱器、U型香蕉视频首页、雙重香蕉视频首页、填料函式換熱器和雙管板換熱器等。換熱管分為SUS304、SUS306、SUS316、SUS316L不鏽鋼換熱管和紫銅換熱管等材質。殼體及接管材質可分為換熱管分為SUS304,SUS306,SUS316,SUS316L不鏽鋼和Q235,Q435碳鋼等材質。按管束的拆卸方式又分:可拆裝式和一體式。

　　三,性能特點:

　　1.強化傳熱:由於換熱管采用雙螺旋螺紋管,管內流道截麵連續不斷地突變,造成流體即使在流速很低的情況下也始終處於高度湍流狀態,難以形成層流,使對流傳熱的主要熱阻被有效地克服,管內外傳熱被同時強化,因而傳熱係數很高,一般為傳統管殼式換熱器的2~3倍。使該產品的傳熱係數高達:汽-水6000-7000W/(m?C),水一水4000-5000W/(m?C)。

　　2.降低汙垢係數,防結垢能力強:因流道內流體的高度湍流,使流體中的微粒難以沉積結垢,即使有少量垢生成,由於介質在管內外湍流流動,對管壁衝刷強烈,介質中的懸浮物及雜質不易附著,防結垢能力強。另外,波紋管上存在著因管程與殼程溫差應力而產生的應變,使具有彈性特征的波紋管的曲率發生微觀變化,從而使波紋管換熱器具有防垢和除垢的能力。

　　3.應力補償能力強:波紋管因其結構形狀和管壁較薄的特性,在管程與殼程溫差應力較大時,具有彈性特征的波紋管的曲率發生微觀變化,用以補償、消除熱應力,有效防止了傳統的管殼式換熱器換熱管易被拉裂等現象。

　　4.結構緊湊、既小又輕:由於波紋管換熱器傳熱係數很高,所需的換熱麵積小,而且，波紋管的壁厚較薄,所以波紋管換熱器結構緊湊、既小又輕。

　　技術性能表

　　注： 1.以上尺寸為換熱管φ16×1.0×1500不鏽鋼管,雙流程換熱器常規尺寸;

　　2.換熱管型號有:直徑12、16、φ19、25、φ32,長度:1000、1500、2000、

　　2500、3000、4000的SUS304、SUS316、SUS316L不鏽鋼管和紫銅管.

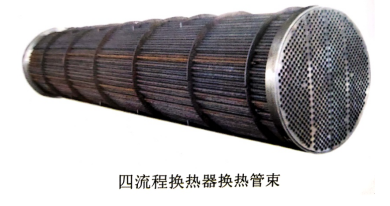

　　3.換熱器有單流程、雙流程、四流程和八流程的;

　　4.也可根據用戶要求另行設計製作。
